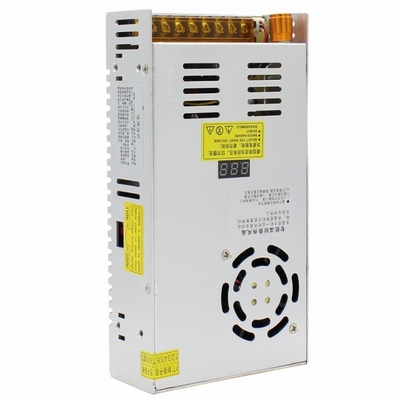

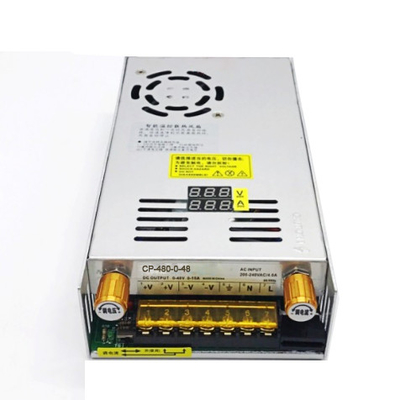

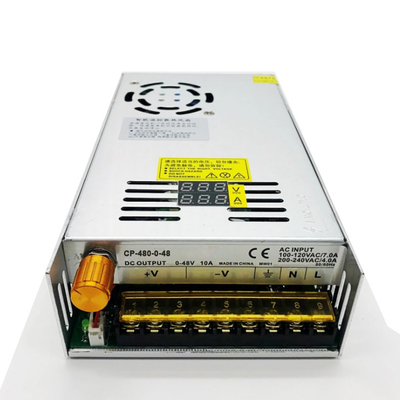

Estes 6 produtos de fonte de alimentação ajustável de corrente limitada são estáveis e confiáveis, e a tensão de saída de CC é continuamente de (0-24V) (0-36V) (0-48V) (0-60V) (0-80V) (0-120V).Alta precisão de regulaçãoPotenciômetro multi-torno de alta precisão, com função de limite de corrente de sobrecarga, saída de corrente limite (0-20A) (0-15A) (0-10A) (0-8A) (0-6A) (0-4A) Ajustável continuamente,Voltagem e corrente de controlo do sinal 0-5V, potência 0-480W
Índice de desempenho técnico
1, a faixa de tensão de saída: 0-24V ajustável continuamente, a corrente de saída máxima: 20A
Faixa de tensão de saída: 0-36V ajustável continuamente, corrente de saída máxima: 15A
Faixa de tensão de saída: 0-48V ajustável continuamente, corrente de saída máxima: 10A
Faixa de tensão de saída: 0-60V ajustável continuamente, corrente de saída máxima: 8A
Faixa de tensão de saída: 0-80V ajustável continuamente, corrente de saída máxima: 6A
Faixa de tensão de saída: 0-120V ajustável continuamente, corrente de saída máxima: 4A
2, gama de corrente de saída de limitação de corrente: (0-20A) (0-15A) (0-10A) (0-8A) (0-6A) (0-4A) ajustável continuamente
3, tensão de ondulação; não superior a 100 mV
4, a resistência interna equivalente do regulador de tensão: não superior a 0,O5Ω
5, taxa de regulação da tensão: 100%
Com proteção contra curto-circuito, função de recuperação automática
(Como limitar a corrente) para ajustar a corrente?
Operar em caso de falha de energia, puxar o pequeno interruptor de puxar no canto inferior esquerdo para o atual engrenagem de ajuste
2Retire (inserto de regulação de corrente dedicado) para as portas 2 e 3 da porta de fiação, soltar o parafuso de porta com uma chave de fenda e apertar com uma chave de fenda (neste momento,ligação à potência indicada)A tensão do medidor mostra 0,00V, e a corrente mostra o parâmetro de corrente atual.
3No lado direito (o botão de ajuste de corrente) pode ser ajustado para o parâmetro de limite de corrente desejado, e o parâmetro de corrente é exibido em sincronia com o medidor de exibição digital.0-21A / 0-16A / 0-11A / 0-6.5A pode ser ajustado em toda a parte.
4. Remova a (insertação especial de regulação de corrente) e insira-a de volta no suporte de cartão de inserção original.
5. Puxe o interruptor de puxar no canto inferior esquerdo para a direita para abrir a posição "abrir (usar) ".
6. A fonte de alimentação de corrente está no valor do parâmetro do limite de corrente. A fonte de alimentação é ajustada a alguns V (o ecrã digital mostra a tensão de saída em tempo real),A corrente não muda., e a corrente atinge o limite de corrente de 95% do parâmetro limite de corrente.
7O parâmetro de corrente exibido pelo ecrã digital neste momento é o valor atual da carga do dispositivo, e a corrente de carga é monitorada em tempo real.
Quando o dispositivo de carga está ligado, o valor da corrente pode ser ajustado diretamente em tempo real.Se o botão de regulação da corrente no sentido horário exceder o valor máximo da corrente do dispositivoDisplay digital sincronizado em tempo real, mostrando apenas o valor máximo de corrente do dispositivo.
Se não for necessário limitar a corrente, utilizar o equipamento geral, sem a operação acima, puxar o interruptor de tração no canto inferior esquerdo para a posição "aberto (utilização) ",e girar o botão de ajuste de corrente no sentido horário para cimaO limite máximo de corrente neste momento é 21A / 16A / 11A / 6.5A / 4A, em seguida, o parâmetro de alimentação é a saída 0-24V21A / 0-16A / 0-48V11A / 0-36V15A / 0-80V6.5A / 0-120V4A,igual a uma fonte de alimentação de comutação 0-24V20A / 0-36V15A / 0-48V10A / 0-80V6A / 0-120V4A
